Общая информация

BlocksNet – open-source библиотека, предназначенная для моделирования урбанизированных территорий в задачах анализа городской среды и разработки мастер-планов. Библиотека доступна для установки с помощью PIP.

Модель города

  1. Методы библиотеки базируются на квартально-сетевой модели города.
  2. Город представляется в виде полносвязного графа.
  3. Кварталы представлены вершинами графа.
  4. Веса на рёбрах отражают кратчайшее время пути между двумя кварталами.
  5. Каждый квартал хранит информацию о содержащихся в нем городских сервисах и зданиях.
Основной пайплайн инициализации модели города
Основной пайплайн инициализации модели города
Визуализация модели города
Визуализация модели города

Для инициализации модели необходимы:

  1. Городские кварталы заданной территории.
  2. Интермодальный граф общественного транспорта.

Инструменты/Опции

Генерация слоя городских кварталов

Основные особенности

Наименьшей единицей оценки является квартал. Пространственный слой кварталов может быть получен с помощью генератора кварталов BlocksGenerator или может быть предоставлен пользователем.

Схема обеспеченности жилых кварталов школами по итеративному методу

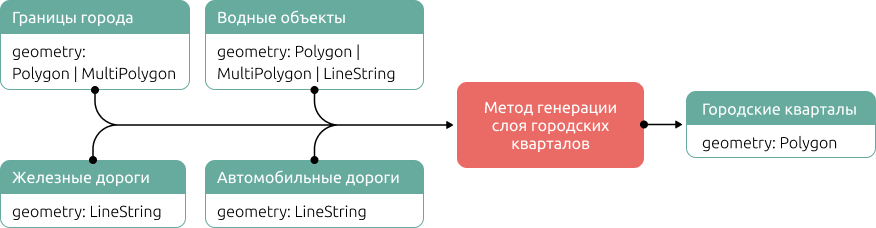

Спецификация входных и выходных данных генератора слоя городских кварталов

Схема городских кварталов

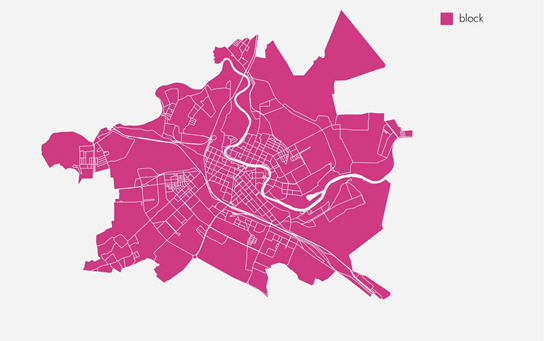

Полученные кварталы города Вологды
Полученные кварталы города Вологды
Визуализация этапов генерации слоя городских кварталов
Визуализация этапов генерации слоя городских кварталов
